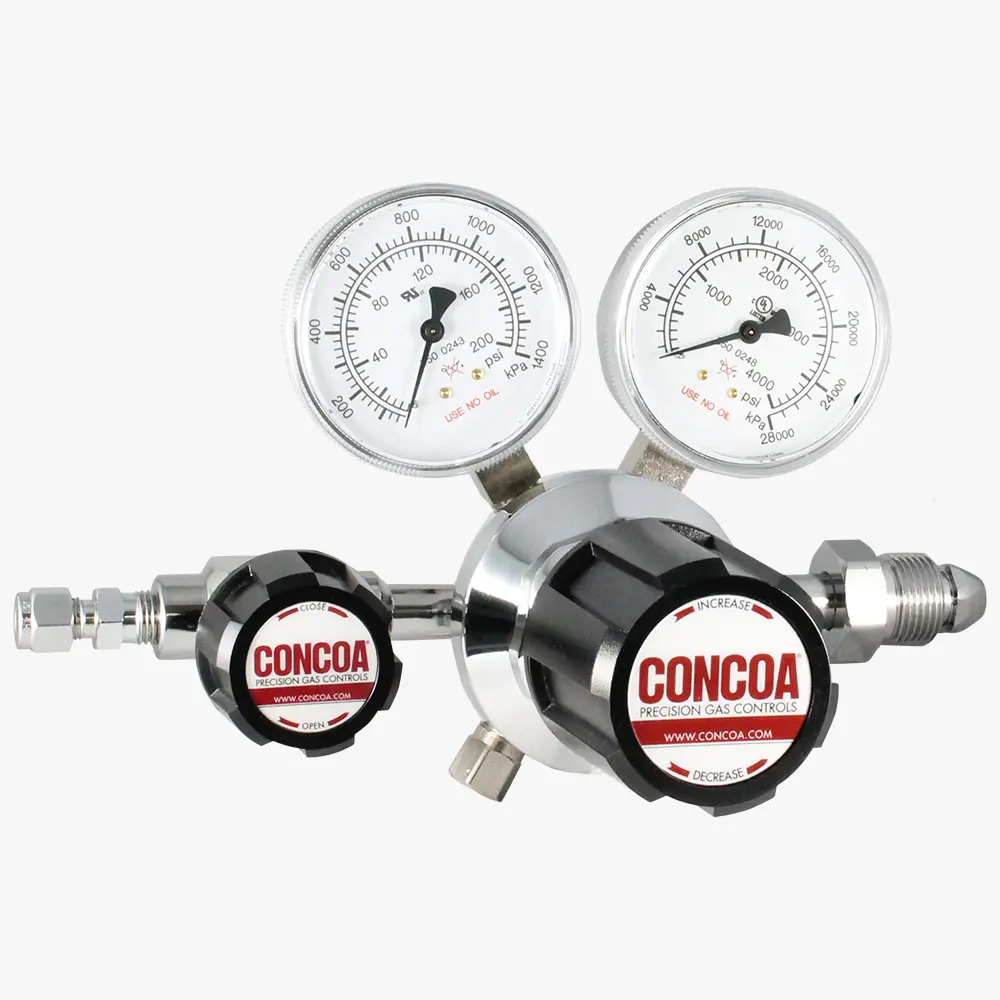

202系列調壓閥
規格：202系列
單位：臺
瀏覽次數：5521
性能標簽：
202系列調壓閥，最大入口壓力: 3000PSIG(210bar)，出口壓力范圍：0-15，0-40，0-120，0-200PSIG，Cv: 0.2
產品詳細描述
單級，鍍鉻鍛造黃銅閥體，五口構造，316L不銹鋼膜片
202系列減壓閥設計用于非腐蝕性氣體,高純氣體或液化氣體(可達4.5級)的一級壓力控制。用于允許由于入口壓力變化導致出口壓力波動的場合。
技術特點
•鍍鉻鍛造黃銅閥體，經濟的高純?cè)O(shè)計
•大流量，提供多種場合應用
•壓力范圍0-15~0-200PSIG應用范圍廣
典型應用
•氣體系統填充
•燃?xì)夤⿷?yīng)控制
•校準氣控制
•原子吸收乙炔氣
200系列優點
•Capsule®閥芯, 易于維護,增加壽命
•316L不銹鋼膜片, 沒有內部擴散
•鍛造閥體, 耐用, 長壽命構造
•壓力限制可就地調節, 保障下游設備安全
•回旋設計的大膜片, 平滑壓力變化
•標配安全閥
材質
閥體: 鍍鉻鍛造黃銅
閥帽: 鍍鉻壓鑄鋅
閥座: PTFE, PCTFE帶4500PSIG入口選項
過濾器: 10 微米熱壓結青銅
膜片: 316L不銹鋼
內部密封: PTFE
詳細參數
最大入口壓力: 3000PSIG(210bar)
工作溫度: -40~140°F(-40~60°C)
壓力表: 2½”直徑鍍鉻黃銅
接口: ¼”FNPT
整體氦氣檢漏: 1 x 10-8 scc/sec
Cv: 0.2
重量(202-3331-580): 3.8 lbs.(1.74kg)
選型信息表
202
A
B
C
D
-入口
可選選項
系列
出口壓力 出口壓力表
入口壓力表
出口組件
裝配壓力表
入口連接
安裝選項
202
1: 0-15 0-30PSIG
0: 無
0: ¼” FNPT
0: 裸閥體
000:¼”FNPT
A: 定制報警臺(110V)
2: 0-40 0-60PSIG
3: 0-4000PSIG
1: ¼” MNPT
1: 標準裝配
TF2:⅛”管
B: 定制報警臺(220V)
3: 0-120 0-200PSIG
5: 0-1000PSIG
2: ¼” 卡套
(PSIG/kPa 壓力表)
TF4:¼”管
C:定制轉換臺
4: 0-200 0-400PSIG
6: 0-400PSIG
3: 隔膜閥¼”卡套
2: 標準裝配
TF6:⅜”管
G:定制轉換臺帶報警(110V)
5: 0-15* 0-30 PSIG
9: 0-600PSIG
4: 隔膜閥¼”MNPT
(bar/PSIG壓力表 )
M06:6mm管
H:定制轉換臺帶報警(220V)
5: 針閥 ¼”MNPT
M:定制工作臺
*帶乙炔氣
6: ⅛” 卡套
CGA
Q: 定制吹掃臺
使用的紅線
7: ⅜” 卡套
DIN 477
T: 三通 吹掃
8: 隔膜閥⅛"卡套
BS 341 和
9: 隔膜閥¼”FNPT
其他可選
A: ⅜”BSP右旋接頭
B: 隔膜閥⅜"卡套
C: ⅜” BSP左旋接頭
D:6mm黃銅軟管倒鉤
(不適用于A=4 或5)
G: ⅛” 不銹鋼 卡套
H: ¼” 不銹鋼 卡套
M: 6mm 卡套
S: 隔膜閥 6mm卡套
