403系列管道減壓閥, 用于惰性氣體二次壓力控制

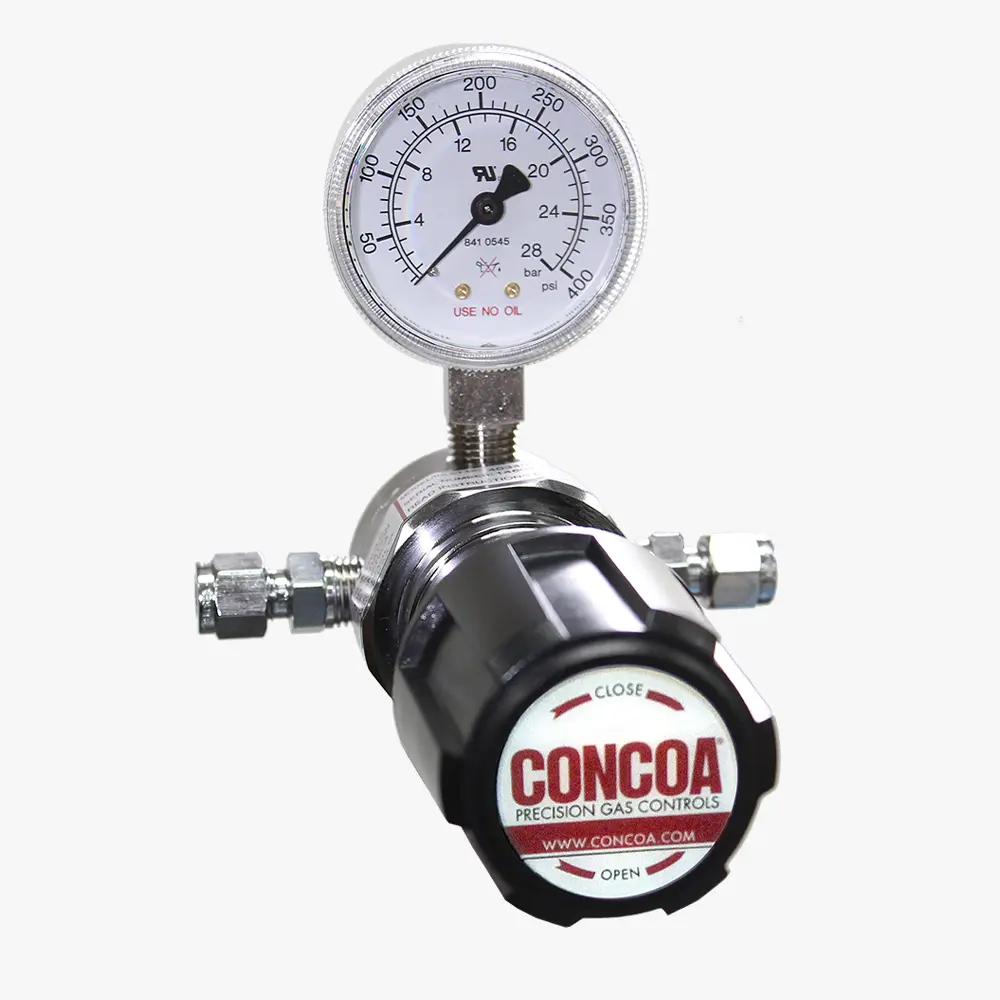

規格：圖示型號4034022-01-TF4
單位：
瀏覽次數：505
性能標簽：
403系列管道減壓閥, 用于惰性氣體二次壓力控制, 圖示型號4034022-01-TF4
產品詳細描述
403系列管道減壓閥為超高純度惰性氣體提供二次壓力控制，或在高純度氣體分配系統中提供使用點壓力控制。與大多數管道設備不同，CONCOA 403系列調壓閥額定為滿缸壓力，以確保在主壓力控制故障時安全使用。
主要特征
- 金屬對金屬隔膜密封可防止氣體污染
- CAPSULE®閥座設計在兩個階段都具有完整的360°過濾功能
- 前、后面板均可安裝，便于安裝
- 管道式安全閥安全排放廢氣
- 光譜氦氣泄漏檢查驗證泄漏完整性
- 潔凈室組件消除了安裝時的污染
- 可捕獲排氣口的閥帽可防止在不太可能的膜片故障的情況下露氣
主要性能
- 最大入口壓力（裸閥）：3000PSIG(210BAR)
- 主閥：鍍鉻黃銅棒材
- 閥帽：鍍鉻黃銅閥桿
- 壓力表：直徑2英寸（50毫米）的鍍層外殼
- 閥座：PTFE
- 過濾器：10微米燒結青銅
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 膜片：316L不銹鋼
- Cv: 0.1 最大出口50 PSIG（3.5 BAR）或以下；0.2 50PSIG（3.5BAR）以上的最大出口
- 氦氣泄漏完整性：1 x 10-9scc/sec
- 內部密封：PTFE
- 接口（裸閥）：1/4"FNPT
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216
訂貨信息
| 403 | A | B | C | D | -CON | 安裝選項 | |
| 系列 | 最大出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配/壓力表 | 入口連接 | 安裝選項 |
| 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: 無 | 0: 1/4" FNPT | 0: 裸閥體 | 000: 1/4"FNPT | D: 深度吹掃* | |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 1: 1/4" MNPT | 1: 清潔室裝配(PSIG/kPa壓力表) | TF2: 1/8"管 | M: 協議站 | ||
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 2: 1/4" 管接頭 | 2: 清潔室裝配(BAR/PSIG壓力表) | TF4: 1/4"管 | Q: 協議吹掃站 | ||
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 3: 隔膜閥1/4"管接頭 | 6: 鏡像(PSIG/kPa壓力表) | TF6: 3/8"管 | |||
| 5: 0-500 PSIG (0-34 BAR)** | 0-1000 PSIG/0-70 BAR | 4: 隔膜閥1/4" MNPT | 7: 鏡像(BAR/PSIG壓力表) | M06: 6mm管 | |||
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 針閥1/4" MNPT | CGA | ||||
| **標準裝配不含安全閥 | 6: 1/8"管接頭 | DIN 477 | |||||
| 7: 3/8" 管接頭 | BS341 | ||||||
| 8: 隔膜閥1/8"管接頭 | 及其它可用接頭 | ||||||
| 9: 隔膜閥1/4" FNPT | |||||||
| A: 3/8"BSP右手側接頭 | |||||||
| B: 隔膜閥3/8"接頭 | |||||||
| C: 3/8" BSP左手側接頭 | |||||||
| D: 6mm黃銅寶塔接頭 | |||||||
| (不適合A=4或5) | |||||||
| G: 1/8"不銹鋼管接頭 | |||||||
| H: 1/4"不銹鋼管接頭 | |||||||
| M: 6mm管接頭 | |||||||
| S: 隔膜閥6mm管接頭 |
